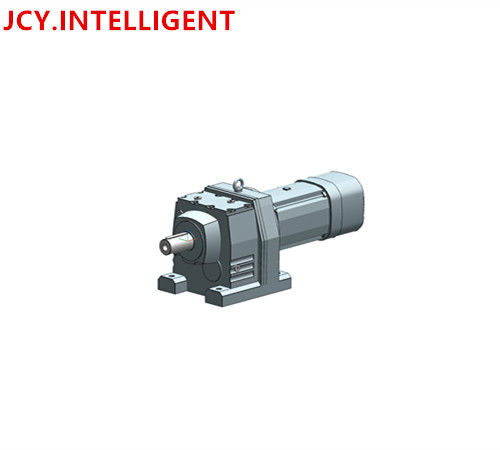

Động cơ bánh răng xoắn ốc R97DRN132S4BE11/2W 5.5KW Tỷ lệ 59.92 điện áp 230/400V Xanh xám 2W kích thước19*40mm
  • Động cơ bánh răng xoắn ốc R97DRN132S4BE11/2W 5.5KW Tỷ lệ 59.92 điện áp 230/400V Xanh xám 2W kích thước19*40mm
  • Động cơ bánh răng xoắn ốc R97DRN132S4BE11/2W 5.5KW Tỷ lệ 59.92 điện áp 230/400V Xanh xám 2W kích thước19*40mm
  • Động cơ bánh răng xoắn ốc R97DRN132S4BE11/2W 5.5KW Tỷ lệ 59.92 điện áp 230/400V Xanh xám 2W kích thước19*40mm
  • Động cơ bánh răng xoắn ốc R97DRN132S4BE11/2W 5.5KW Tỷ lệ 59.92 điện áp 230/400V Xanh xám 2W kích thước19*40mm

Động cơ bánh răng xoắn ốc R97DRN132S4BE11/2W 5.5KW Tỷ lệ 59.92 điện áp 230/400V Xanh xám 2W kích thước19*40mm

Nguồn gốc Trung Quốc
Hàng hiệu SEW-EURODRIVE
Chứng nhận CE/3C
Số mô hình R97DRN132S4BE11/2W
Chi tiết sản phẩm
Tốc độ động cơ định mức:
1461
tốc độ sản xuất:
24
Tỷ số truyền tổng thể:
59,92
Sức mạnh động cơ:
5,5kw
trục đầu ra:
60x120mm
mô-men xoắn đầu ra:
2150Nm
Lớp nền/lớp phủ trên cùng:
xanh xám
điện áp động cơ:
230/400V
Loại bảo vệ động cơ:
IP55
Lớp hiệu quả:
IE3
Số lượng dầu bôi trơn hộp số 1:
4,6L
Làm nổi bật:

Động cơ bánh răng cong xoắn ốc

,

Động cơ bánh răng xoắn ốc

,

5Động cơ bánh răng cong.5kw

Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
1 bộ
Giá bán
Discussed
chi tiết đóng gói
Đóng gói theo tiêu chuẩn để xuất khẩu
Thời gian giao hàng
3-5 ngày làm việc
Điều khoản thanh toán
T/T, Western Union
Khả năng cung cấp
1000000 chiếc / năm
Mô tả sản phẩm

Động cơ bánh răng xoắn ốc



Sử dụng lợi thế của sự kết hợp nhỏ gọn của các đơn vị bánh răng xoắn ốc mạnh mẽ và động cơ AC.đặt mình ra với tỷ lệ đơn vị bánh răng tốt của họ và đa dạng.



Hiệu quả năng lượng: đơn vị bánh răng xoắn ốc có thể cấu hình riêng biệt với động cơ


Helical gearmotors R..DR..
Động cơ bánh răng xoắn ốc R..DR..

Động cơ bánh răng xoắn ốc của chúng tôi của loạt R.. DR.. là phổ quát đa năng cho nhiều lĩnh vực ứng dụng của bạn. Với hiệu quả cao của họ, họ là lý tưởng cho một loạt các ứng dụng.Nhờ hệ thống mô-đun nhất quán của chúng tôi, các động cơ bánh răng xoắn ốc của loạt R.. DR.. cung cấp cho bạn nhiều lựa chọn kết hợp. bất kể thiết kế động cơ bánh răng xoắn ốc cuối cùng bạn quyết định:Bạn luôn có được một tỷ lệ tối ưu giữa hiệu suất và sử dụng không gian thông minhĐặc biệt là khi bạn đang tìm kiếm một giải pháp lưu trữ không gian.



Ngay cả ở mức độ hiệu quả năng lượng, các động cơ bánh răng của loạt R.. DR... cung cấp cho bạn các đặc điểm sản phẩm tuyệt vời.Điều này đặc biệt đúng đối với các động cơ không đồng bộ AC của các lớp hiệu suất phức tạp IE3 và IE4. Sử dụng hiệu quả năng lượng cao này trong các ứng dụng của bạn. các động cơ bánh răng xoắn ốc của loạt R.. DR... đến trong một thiết kế chân hoặc gắn flange làm cho một loạt các tùy chọn lắp ráp có thể.



Tiết kiệm thời gian và tiền bạc



Bằng cách chọn một trong những động cơ bánh răng của chúng tôi, bạn đã tiết kiệm thời gian và tiền bạc với sự lựa chọn và lập kế hoạch dự án này.Điều này là bởi vì hệ thống mô-đun của chúng tôi cho phép một loạt các lựa chọn kết hợp cho các đơn vị bánh răng và động cơDo đó, bạn có thể giảm chi phí hoạt động, dựa vào tuổi thọ lâu dài và hưởng lợi từ bảo trì đơn giản đặc trưng của thương hiệu của chúng tôi.



Các đơn vị thiết bị xoắn ốc

Dòng RX (một giai đoạn)

RX series helical gear units (single-stage)
  • Các thiết bị dụng cụ xoắn ốc hiệu quả cao với 6 kích cỡ
  • Tốc độ đầu ra cao, lên đến 830 Nm
  • Tỷ lệ đơn vị bánh răng lên đến i = 8.65
  • Có sẵn trong thiết kế gắn chân hoặc kẹp

Dòng R (nhiều giai đoạn)

R series helical gear units
  • Tỷ lệ tối ưu giữa hiệu suất và yêu cầu không gian nhờ 15 kích thước
  • Tỷ lệ đơn vị bánh răng bước mỏng đến i = 289.74hoặc i = 27,001 đối với các đơn vị chuyển số kép
  • Có sẵn trong thiết kế gắn chân hoặc kẹp
  • Cũng có sẵn với phản ứng phản ứng giảm



Động cơ đơn vị bánh răng xoắn ốc của loạt RX (nhiều giai đoạn)

Đơn vị thiết bị Động cơ
Kích thước đơn vị thiết bị Mẹ ơi.tối đaĐơn vị thiết bị
Nm
Kích thước Sức mạnh
kW
57 69 63S4 63L4 0.12 ¢ 0.25
67 134 63S4 63L4 0.12 ¢ 0.25
77 215 63S4 63L4 0.12 ¢ 0.25
87 405
97 595
107 830


Động cơ đơn vị bánh răng xoắn ốc của loạt R

với động cơ DRN 4 cực/IE3:

Đơn vị thiết bị Động cơ
Kích thước đơn vị thiết bị Mẹ ơi.Max.Đơn vị thiết bị
Nm
Kích thước Sức mạnh
kW
07 50 - -
17 85 80M4 0.75
27 130 80M4 100L4 0.75 ¢ 3.0
37 200 80M4 100L4 0.75 ¢ 3.0
47 300 80M4 132S4 0.75 ¢ 5.5
57 450 80M4 132M4 0.75 ¢ 7.5
67 600 80M4 132M4 0.75 ¢ 7.5
77 820 80M4 160L4 0.75 15
87 1550 80M4 200L4 0.75 30
97 3000 80M4 225S4 0.75 37
107 4300 100LS4 225M4 2.2 45
127 6000 100LS4 225M4 2.2 45
137 8000 132S4 280M4 5.5 - 90
147 13000 132L4 280M4 9.2 - 90
167 18000 132L4 315H4 9.2 ¢ 200



Dữ liệu kỹ thuật

Tốc độ quay số động cơ [1/phút] 1461
Tốc độ đầu ra [1/min] 24
Tỷ lệ bánh răng tổng thể 59.92
Động lực đầu ra [Nm] 2150
Nhân tố dịch vụ SEW-FB 1.40
Vị trí gắn M1
Base / top coat 7031 Xám xanh (51370310)
Vị trí của kết nối/hộp đầu cuối [°] 180
Vị trí đầu vào cáp / đầu nối X
Cánh trục đầu ra [mm] 60x120
Loại thiết kế Thiết kế gắn chân
Năng lượng vượt quá giới hạn với n=1400 [N] 24100
Số lượng dầu bôi trơn đơn vị chuyển số 1 [Liter] 4.6
Công suất động cơ [kW] 5.5
Nhân tố thời gian S1-100%
Lớp hiệu quả IE3
Hiệu quả (50/75/100% Pn) [%] 90.59 / 90.64 / 89.6
Nhãn CE Vâng.
Điện áp động cơ [V] 230/400
Biểu đồ dây chuyền R13
Tần số [Hz] 50
Điện lượng định số [A] 18.2 / 10.5
Vì Phi 0.84
Lớp nhiệt 155 ((F)
Loại bảo vệ động cơ IP55



Câu hỏi thường gặp

Q: Bạn có thể in màu sắc khác không?
A: Có. Màu tùy chỉnh có thể được in trên động cơ bánh răng theo yêu cầu của bạn.

Q: Chúng tôi có thể mua 1 pc của mỗi mặt hàng để kiểm tra chất lượng?
A: Vâng, chúng tôi rất vui khi chấp nhận đơn đặt hàng thử nghiệm để kiểm tra chất lượng.

Hỏi: Làm thế nào để chọn hộp số đáp ứng yêu cầu của bạn?
A: Bạn có thể tham khảo danh mục của chúng tôi để chọn hộp số hoặc chúng tôi có thể giúp bạn chọn khi bạn cung cấp
Thông tin kỹ thuật về mô-men xoắn đầu ra cần thiết, tốc độ đầu ra và tham số động cơ v.v.

Hỏi: Chúng tôi phải cung cấp thông tin nào trước khi đặt đơn đặt hàng?
A:a) Loại hộp số, tỷ lệ, loại đầu vào và đầu ra, sườn đầu vào, vị trí lắp đặt và thông tin động cơ vv.
b) Màu nhà.
c) Số lượng mua.
d) Các yêu cầu đặc biệt khác.

Q: Đó là giá nhà máy?
A: Vâng. Chúng tôi đảm bảo với bạn rằng tất cả giá cả đều dựa trên giá nhà máy.

Q: Thời gian sử dụng là bao lâu?
A: Tuổi thọ của động cơ bánh răng có thể đạt 10-20 năm tùy thuộc vào các điều kiện làm việc khác nhau. Thời gian bảo hành là một năm sau khi giao hàng.

Hỏi: Những tài liệu nào có sẵn?
A: Có thể cung cấp đầy đủ các tài liệu bao gồm bản vẽ cấu trúc, danh sách đóng gói, hướng dẫn cài đặt và giấy chứng nhận liên quan.Chúng tôi cung cấp dịch vụ một cửa cho bạn.

Q: Nó có thể được tùy chỉnh?
A:vâng, chúng tôi có thể thiết kế lại và sản xuất động cơ bánh răng theo yêu cầu của bạn nếu số lượng lớn.
